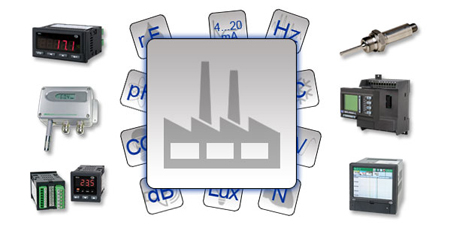

Systèmes de régulation et contrôle

Vous trouverez dans notre gamme des systèmes de régulation et contrôle pour de nombreuses applications. Des simples écrans de visualisation en différents formats aux régulateurs complexes, les systemes de regulation et controle sont de nos jours indispensables dans les processus de production modernes. Des écrans compacts permettent une visualisation rapide et facile de nombreuses magnitudes physiques telles que la température, la pression, les tours et les signaux de processus normalisés qui se trouvent dans tous les processus automatisés. De plus, les régulateurs modernes peuvent résoudre rapidement et efficacement différents travaux de contrôle. Dans le tableau suivant, vous trouverez différents groupes du secteur des systèmes de régulation et contrôle. Pour de plus amples informations su quelque processus concret, n'hésitez pas à prendre contact avec nous au +33 (0) 972 3537 17. Nos techniciens vous aideront avec grand plaisir.

En plus de notre vaste sélection de systèmes de régulation et contrôle et de l'assistance technique fournie par nos techniciens et ingénieurs, nous vous fournissons aussi par ordre alphabétique une liste avec les définitions les plus importantes concernant les systemes de regulation et controle.

A

Actionneurs: Dans les systèmes de régulation et contrôle on appelle actionneur la pièce contraire au capteur. Il s'agit normalement d'un élément mécanique actif et il s'utilise en général comme actionneur d'une boucle.

C

Calibrage: Examiner l'exactitude des magnitudes des systèmes de régulation et contrôle sans intervention dans le système de mesure. Ou bien: Déterminer la déviation systématique de l'écran des systèmes de régulation et contrôle par rapport à la vraie valeur de la magnitude.

Capteurs: Unité pour la conversion des magnitudes physiques, chimiques ou biologiques dans une magnitude électrique pour que les régulateurs électroniques puissent le détecter.

Certificat: Certificat de calibrage

Certificat de calibrage: il documente les caractéristiques relatives à la technique de mesure des systemes de regulation et controle ainsi que la traçabilité par rapport au standard national.

Certificat de conformité: La conformité entre les systèmes de régulation et contrôle vérifiables avec l'homologation est documentée par le bureau de vérification avec la délivrance du certificat de conformité au moment de la vérification.

Certificat de calibrage d'usine: Les certificats de calibrage d'usine sont délivrés avec des standards qui sont soumis à un contrôle régulier des instruments de calibrage. La traçabilité des standards dans ces cas-là est assurée grâce à un contrôle régulier des instruments de calibrage. Les systèmes de régulation et contrôle sont réglables à travers des dispositifs de contrôle et de calibrage.

Certificat DIN EN ISO 9001: Le certificat est octroyé si par exemple une société prouve qu'elle a adapté toutes les exigences du système de gestion de la qualité selon la DIN EN ISO 9001. Après le bilan positif de plusieurs audits, la société reçoit un certificat selon le système de gestion de la qualité DIN EN ISO 9001.
Ce certificat a une signification totalement différente de celle du certificat de calibrage ENAC, qui fait foi des caractéristiques relatives à la technique de mesure des mesureurs. Le certificat selon DIN EN ISO 9001 n'est pas non plus identique à l'accréditation, puisqu'il n'y a aucune affirmation unie à des effets de reconnaissance internationale.

Certificat d'usine: Certificat avec lequel le fabricant confirme que l'instrument respecte toutes les caractéristiques techniques(fiche technique).

Certificat de révision: Certificat avec lequel le fabricant des systèmes de régulation et contrôle confirme que le produit livré correspond aux caractéristiques (feuille de données).

Convertisseurs de signal: Unité pour la conversion des magnitudes physiques, chimiques ou biologiques dans un signal électrique normalisé.

D

Déclaration de conformité: La déclaration de conformité documente qu'un produit répond aux directrices de la CE (mesureurs électroniques avec le sigle CE).

Déviation dans la mesure: Déviation de la valeur sur l'écran par rapport à la valeur réelle de la mesure.

E

Ecran: Appareil qui principalement indique des magnitudes physiques, chimiques ou biologiques.

ENAC: Organisme National d'accréditation. Dans le service de calibrage "ENAC" des laboratoires de technique de mesures qui possèdent une accréditation par rapport à une magnitude déterminée se sont unis. Ils ont une haute compétence dans la technique de mesure. Un laboratoire avec une accréditation ENAC a le droit de délivrer des certificats de calibrage reconnus internationalement pour ces magnitudes / ces systèmes de régulation et contrôle. Les certificats ENAC sont valables dans de nombreux pays du monde, comme par exemple dans toute l'Union Européenne (lien vers la page officielle de ENAC).

Echelle: La conversion d'un signal normalisé a une magnitude physique appelée échelle.

I

Interfaces digitales: Pour la connexion directe d'un PC ou un contrôle (SPS) à un mesureur. Il permet de transférer les valeurs de mesure de façon digitale pour son analyse postérieure, ou configurer les systemes de regulation et controle à travers du PC. Des exemples de systèmes de visualisation, régulation et contrôle: RS485, RS232, Profibus DP.

Intervalle de calibrage: Pour pouvoir réaliser des mesures correctes durables il faut contrôler ou calibrer régulièrement les systèmes de régulation et contrôle utilisés. Cette période de temps est appelée intervalle de calibrage. Il n'existe aucune norme générale qui détermine la date du recalibrage des mesureurs. Pour fixer l'intervalle, il faut prendre en compte les points importants suivants:

- Magnitude et bande de tolérance admissible
- Utilisation des mesureurs et instruments de contrôle
- Fréquence d'usage
- Conditions environnementales
- Stabilité des calibrages précédents
- Précision de mesure requise
- Définitions du système de contrôle de qualité dans les entreprises

Cela signifie que c'est à l'usager même de déterminer et de contrôler l'intervalle entre deux calibrages. Nous conseillons que cet intervalle soit d'entre 1 et 3 ans.

Interface: Port de connexion avec lequel il est possible de connecter les systèmes de régulation et contrôle à un ordinateur pour le transfert des valeurs de mesure.

ISO 9000 et suivantes: Système de gestion de la qualité en forme de norme DIN pour le contrôle de la qualité dans l'entreprise.

Incertitude dans la mesure: elle indique la plage où se trouve la valeur réelle de la mesure avec une probabilité donnée.

Instruments de mesure et contrôle: Ils comprennent tous les systèmes de régulation et contrôle, les unités de représentation visuelle et les références utilisés dans le développement et la fabrication d'un produit dans des buts de mesure d'importance qualitative. (Fabricants de systèmes de régulation et contrôle).

Interface RS-232: voir "Port de connexion".

Influence thermique: Elle est conditionnée physiquement et ne peut être corrigée qu'en partie par des compensations incorporées. Certains systèmes de régulation et contrôle possèdent une compensation de température automatique, d'autres, mécanique. Dans la compensation mécanique, il faut représenter la température actuelle, par exemple, avec une roue de réglage ou en l'indiquant sur l'écran.

Indicateur de surcharge: Indicateur sur l'écran des mesureurs (principalement "OL" pour "Overload") quand il existe une surcharge. Cette surcharge provoque des dommages dans les appareils, ce qui peut entrainer une panne.

L

LCD (Liquid Cristal Display): Ecran non rétro illuminé pour la présentation de numéros ou de graphiques dans les systemes de regulation et controle. L'avantage de l'écran LCD: sa faible puissance absorbée.

LED (Light Emitting Diode): Module pour l'écran digital dans les systèmes de régulation et contrôle. L´écran LED est rétro illuminé. Cependant, la puissance absorbée est supérieure à l'écran LCD.

P

Part de mesure: Quantité de mesures qu'un appareil effectue dans un certain laps de temps.

Plage d'indication: Les valeurs maximum et minimum peuvent s'indiquer.

Plage de mesure: Plage dans laquelle les systèmes de régulation et contrôle peuvent s'utiliser. Le dépassement des limites supérieures et inférieures implique des erreurs de mesure. Le dépassement radical des limites supérieures et inférieures peuvent endommager l'électronique.

Précision: Indication de la plus grande déviation possible de la valeur nominale d'un mesureur.

Profibus DP: Bus de champ de l'enroulement série pour le contrôle et la consultation de capteurs et actionneurs.

R

Réglage: Réglage exact des magnitudes par l'intervention professionnelle dans le système de mesure. Ou bien: Réglage d'un mesureur jusqu'à la déviation la plus petite possible de la vraie valeur.

Recalibrage: Contrôle de la mesure périodique des systèmes de régulation et contrôle pour la vérification de leur exactitude. Visitez le site de nos Associés en opérations de calibrage des systèmes de régulation et contrôle.

Reproductibilité: (Déviation standard) Mesure de la coïncidence dans les mesures à répétition dans les mêmes circonstances.

Résolution: La plus petite séparation dans une magnitude qu'un mesureur puisse détecter, aussi appelé digit.

Régulateur: Unité qui contrôle un signal de sortie qui dépend d'un signal d'entrée.

S

Signal normalisé: Signal électrique standard dans les systemes de regulation et controle pour le transfert des valeurs de mesure physiques, chimiques ou biologiques, par exemple 4-20 mA.

Signal standard: voir Signal normalisé.

Système de boucle: Le contrôle d'un signal de sortie, qui par une réponse de celui-ci ferme le circuit, s'appelle système de boucle.

Sur-oscillation: Un changement soudain du signal d'entrée entraine toujours que la régulation postérieure dépasse le signal de sortie avant qu'il atteigne la valeur désirée. Ce processus s'appelle sur-oscillation.

T

Traçabilité: Le concept de traçabilité décrit un processus à travers lequel la valeur de mesure montrée par les systèmes de régulation et contrôle peut se comparer par un ou plusieurs pas avec le standard national de la magnitude grâce au contrat existant avec le "CEM" et l'accréditation selon DIN EN 45001 puisqu'il n'est pas nécessaire de démontrer la récupérabilité séparément.

Temps de réponse: Intervalle de temps à partir duquel une magnitude est connectée à un mesureur jusqu'à l'indication sur l'écran de la valeur de mesure stable.

Temps de réponse: Dans les systèmes de régulation et contrôle il s'agit du temps nécessaire au régulateur pour produire la magnitude de sortie dans une tolérance établie.

Type de protection IP: Plus le numéro est élevé, moins de poussière et d'éclaboussures d'eau pénètrent dans la carcasse des systèmes de régulation et contrôle. Voir ici le tableau avec le type de protection pour les systèmes de régulation et contrôle.

Tolérance des mesureurs: Chaque mesureur a une tolérance d'indication conditionnée physiquement. Cette tolérance définit la plus grande déviation permise de l'écran avec un "plus" ou un "moins".

Totalisateur: Fonction qui permet une intégration des valeurs de mesure à travers le temps.

V

Validation: Preuve documentée qu'un processus ou un procédé sont avec une sécurité élevée appropriés pour respecter une tâche spécifique.

Z

Zéro logique: les signaux de courant et de tension dans les systèmes de régulation et contrôle dans lesquels la valeur la plus basse n'est pas égale à zéro ont un zéro logique. Un exemple connu est le signal de 4-20 mA. En transférant un signal sur cette base, aucune valeur inférieure à 4 mA ne devrait apparaitre. Un signal avec un zéro logique a deux avantages. D'un côté il est possible de détecter et de montrer une erreur, comme par exemple une rupture d'un câble du récepteur. D'un autre côté, le capteur peut utiliser le signal en tant qu'alimentation.

Pour de plus amples informations en ce qui concerne les instruments du secteur des systèmes de régulation et contrôle, n'hésitez pas à nous contacter au +33 (0) 972 3537 17. Nos ingénieurs et techniciens vous conseilleront avec grand plaisir.
