| Analyseur logique USB LOGI-100 | |||

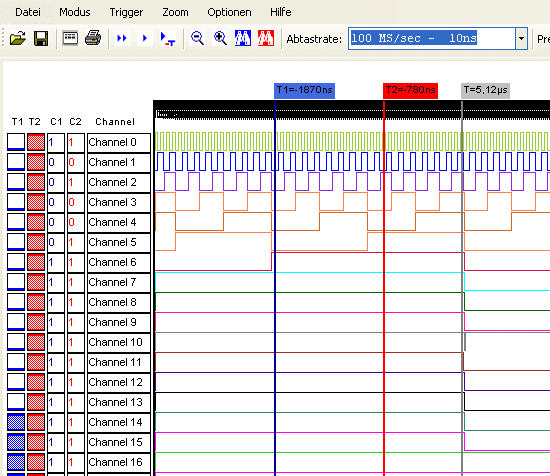

Avec l'USB analyseur logique USB-LOGI 100 il est possible d'analyser jusqu'à 18 canaux. L'USB analyseur logique USB-LOGI 100 fonctionne avec une vitesse d'échantillonnage de jusqu'à 100 MHz. L'alimentation s'effectue à travers d'un port USB à 5 V. Un composant de réseau externe n'est pas nécessaire pour l'USB analyseur logique USB-LOGI 100. L'USB analyseur logique USB-LOGI 100 peut traiter des signaux sur une plage de 0 à 5 V. L'USB analyseur logique définit le niveau high à partir d'une tension de 2 V. Le niveau low se détecte en dessous de 0,8 V. En plus d'un déclencheur interne, l'USB analyseur logique USB-LOGI 100 peut traiter un signal de déclencheur externe. Ici l'USB analyseur logique distingue parmi les niveaux, flancs et Channel Skew. L'USB analyseur logique USB-LOGI 100 est connecté par un câble de mesure supplémentaire avec l'appareil de mesure. L'USB analyseur logique peut se connecter directement aux pins déterminés de processeurs ou de composants logiques à travers de micro-plebs optionnels. L'analyse logique complète s'effectue avec le logiciel Logi+ inclus. Le logiciel est compatible avec Windows 2003 et supérieur. Nos techniciens et ingénieurs seront heureux de vous conseiller sur cet analyseur logique et tout autre produit de notre magasin comme les systèmes de régulation et contrôle, instruments de mesure ou balances. | |||
| |||
| | |||
| - 18 canaux | - Identification des niveaux low et high | ||
| Caractéristiques techniques | |||
| Interface | USB | ||
| Tension d'alimentation | 5 V à travers de l'interface USB | ||
| Quantité de canaux | 18 | ||
| Niveau d'entrée | 0 ... 5 V | ||
| Valeur seuil | faible: < 0,8 V | ||
| Tampon de sample | 4096 K x 36 bit | ||
| Mode de temps (horloge interne) | 100 sample/s ... 100 Msamples/s | ||
| Part de sampling (horloge externe) | 0 ... 100 MHz | ||
| Part de mesure | 100 Hz ... 100 MHz | ||
| Pre-trigger | 1/8 ... 7/8 trigger pré établi | ||
| Niveaux de trigger | 2 | ||
| Réglage du trigger par canal | niveau, flancs, inclinaison du canal | ||
| Connecteur | 1 x connecteur de 20 pins | ||
| Température de fonctionnement | 10 ... 50 °C | ||
| Dimensions | 80 x 61 x 22 mm | ||
| Conditions requises du système | USB 2.0 ou interface USB 1.1 | ||
| | |||
| Contenu de la livraison | |||
| | Câbles de mesure de 20 pins | ||
| | Micro-klebs | ||
| | | ||
| Vous trouverez d'autres produits semblables classés sous le nom "analyseur logique": - Analyseur logique USB-Logi 250 - Analyseur logique USB-Logi 500 | |||
