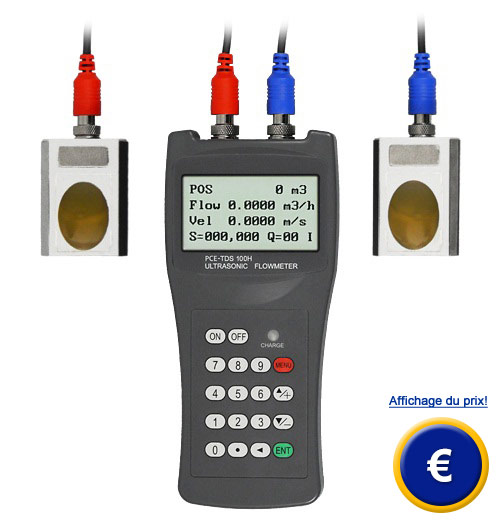

Testeur de débit par ultrason PCE-TDS 100H / HS
selon la méthode de différence dans le temps d'exécution / pour déterminer la vitesse du flux et du débit / méthode de mesure pour les liquides les plus homogènes possibles

Le testeur de débit par ultrason s'utilise pour des mesures de contrôle ou pour détecter de façon rapide le débit d'un tuyau; il s'agit donc d'un système de mesure transportable et à installation facile. Le testeur de debit par ultrason travaille selon la méthode de différence dans le temps d'exécution. Le principe de mesure du testeur de débit est très simple. Dans une mesure diagonale dans un tube on a besoin de moins de temps pour une mesure en direction du courant que pour une mesure en direction contraire. Plus le débit augmente, plus on a besoin de temps pour mesurer si la mesure est contre le courant, et moins on a besoin de temps si la mesure est dans le sens du courant. La différence entre les temps de flux en direction du courant, ou en sens inverse, dépend directement de la vitesse du flux. Le testeur de débit utilise cet effet pour déterminer la vitesse du flux et du débit. Les transducteurs électro-acoustiques reçoivent et émettent de brèves impulsions ultrasoniques à travers du milieu qui flue dans la tuyauterie. Les transducteurs se situent en direction verticale de façon déplacée des deux côtés du tube à mesurer. Les capteurs non destructifs se posent sur le tube et sont fixés par exemple avec une bride. En peu de temps l'écran vous indique la vitesse du flux. Le testeur de débit par ultrason peut s'utiliser dans des tubes métalliques, en plastique ou dans des tuyauteries en caoutchouc. Si vous recherchez un autre type de testeur de débit, vous pourrez le voir dans le lien suivant: testeurs de debit.

Voir / imprimer la notice d'emploi du testeur de débit par ultrason PCE-TDS 100H

 - Parfait pour le rééquipement
 - Installation sans interruption du processus
 - Montage facile
 - Précis et fiable

 - Sans perte de pression
 - Les inspections et les parties mobiles ne sont
   pas nécessaires
 - Sans usure
 - Mesureur portable pour les mesures de contrôle

Caractéristiques techniques

PCE-TDS 100HS

PCE-TDS 100H

Grandeur du tuyau

20 … 100 mm

50 … 700 mm

Capteurs

TDS-S1

TDS-M1

Plage de température du capteur

0 ... 160 °C

0 ... 160 °C

Grandeur du capteur

45 x 30 x 30 mm

60 x 45 x 45 mm

Poids du capteur

75 g

250 g

Installation du capteur

V, N, W

V, Z

Plage de mesure

-32 ... +32 m/s

Résolution

0,0001 m/s

Précision

Pour DN ≥ 50 mm: ±1,5% valeur de mesure
Pour DN < 50 mm: ±3,5% valeur de mesure

Reproductibilité

1 %

Temps de réponse

0 ... 999 secondes, réglage libre

Milieu

N'importe quel liquide

Tête du câble

Environ 5 m

Ecran

4 x 16 LCD

Alimentation

3 x accumulateurs AAA Ni-H, 2100 mA
(Durée d’utilisation de la batterie après chargement complet: 12 h)

Chargeur

100.. 240 V/AC

Interface

USB

Matériau de la carcasse

ABS

Mémoire

1800 valeurs

Type de protection

IP 52

Dimensions

214 x 104 x 40 mm

Dimensions de la mallette

450 x 350 x 130 mm

Température

0 ... 70 ºC

Poids

450 g

Photos de l'usage

Le testeur de débit par ultrason effectuant
une mesure dans une tuyauterie

On peut observer ici les deux transducteurs
électroacoustiques du testeur de débit

Contenu de la livraison
1 x Testeur de débit par ultrason
2 x Capteurs (TDS-S1 ou TDS-M1)
2 x 5 m de câble de connexion
2 x Chaînes de fixation
3 x Accumulateurs AAA Ni-H
1 x Câble pour le chargeur
1 x Gel d'accouplement
1 x Bande de mesure
1 x Mallette
1 x Certificat d’étalonnage
1 x Notice d'emploi

Voici tous les accessoires dans une mallette

Le calcul de la vitesse du flux selon la méthode de différence dans le temps d'exécution s'effectue selon l'équation suivante:

v - vitesse moyenne du milieu
T1 - temps d'exécution du signal ultrasonique en direction du courant
T2 - temps d'exécution du signal ultrasonique en direction contraire au courant
 L - longueur du chemin de l'ultrason
α - angle du signal ultrasonique vers le flux

Eléments supplémentaires

Capteurs standard TDS-M1
Pour des grandeurs de tuyaux de:
50 à 700 mm / 0 … +160 ºC
Dimensions : 60 x 45 x 45 mm

Capteurs mini TDS-S1
Pour des grandeurs de tuyaux de:
20 à 100 mm / 0 … +160 ºC
Dimensions : 45 x 30 x 30 mm
